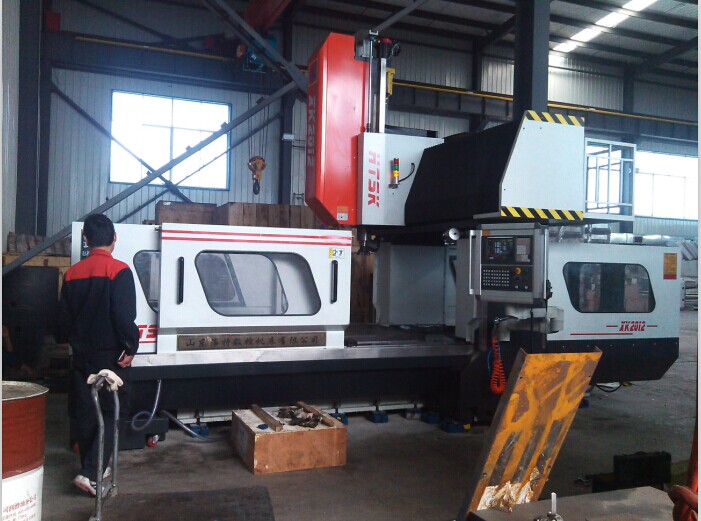

XK2014数控龙门加工中心

型号：XK2014
行程：2000*1400*800
立即咨询
独享现金优惠

产品详情

　　龙门加工中心是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工大型零件。龙门式加工中心，加工范围广，区别去其他卧式或者立式加工中心等等，安装方便。可以称为多功能加工中心。龙门加工中心，有定梁式（横梁固定、工作台转动），动梁式（横梁上下移动、工作台前后移动）动柱式（工作台固动，龙门架移动），桥式（工作台固定，横梁移动）也有以上复合形式的多类龙门加工中心。加工的特性、能力、针对的产品加工用途也不完全一样。

　　龙门铣床和龙门加工中心的主要区别是：加工中心配有刀库，可以自动换刀。而龙门铣（普通龙门铣、数控龙门铣）都需要手动换刀。

　　XK2014数控龙门加工中心主要结构特点：

　　●龙门框架定梁式结构，基体及主要构件均为高强度铸铁,确保机床长期使用的稳定性。

　　●X、Y轴采用超重载滚动直线导轨；Z轴采用矩形淬火贴塑硬轨结构；既具有高精、高速的特点，又保持重切削高刚性的优点。

　　●Z轴安装气液平衡系统，把主轴箱的自重有效平衡，搭配高速、高精度、高刚性主轴单元及浮动打刀结构，使主轴工作在*佳状态

　　XK2014数控龙门加工中心主要参数：

XK2014	规格
X、Y、Z坐标行程	2000 mm1400mm800mm
两立柱之间*大宽度	1400 mm
主轴端面至工作台上平面距离	150～950mm
X、Y、Z切削进给量	0～5000 mm/min
工作台规格（长×宽）	2300 mm*1000mm
工作台*大载重	5000kg
工作台T型槽（槽数×槽宽×槽距）台面淬火	7mm22mm170mm
X、Y快速进给速度	16m/min、16m/min
Z快速进给速度	10m/min
主轴转速范围	50-6000 r/min
主轴锥孔	BT50-150
圆盘式/链式刀库（数控铣不含刀库）	BT50-24T/32T
*大刀具直径	空刀Φ250 满刀Φ125
*大刀具长度	400mm
*大刀具重量	16kg
刀库形式	圆盘式/链式
主轴电机	15kW
X、Y、Z伺服电机	3.0/4.0kW
重复定位精度	500mm/+ 0.005mm
定位精度	500mm/+0.0075mm
数控系统	FANUC/西门子/三菱/新代
使用源气压力	0.8 MPa
电器容量	30kW
机床轮廓尺寸（L×W×H）	7200 mm4200 mm4600mm
机床重量	18000kg

　　数控龙门加工中心是通过两轴联动加工零件的平面轮廓，通过两轴半控制、三轴或多轴联动来加工空间曲面零件，如平面轮廓铣削、两轴半行切加工、变斜角面的加工。

　　数控龙门加工中心与普通加工中心相比有以下特点：

　　(1)具有高柔性。

　　(2)加工精度高，质量稳定。.

　　(3)生产率高.

　 (4)可大大减轻工人的劳动强度。
